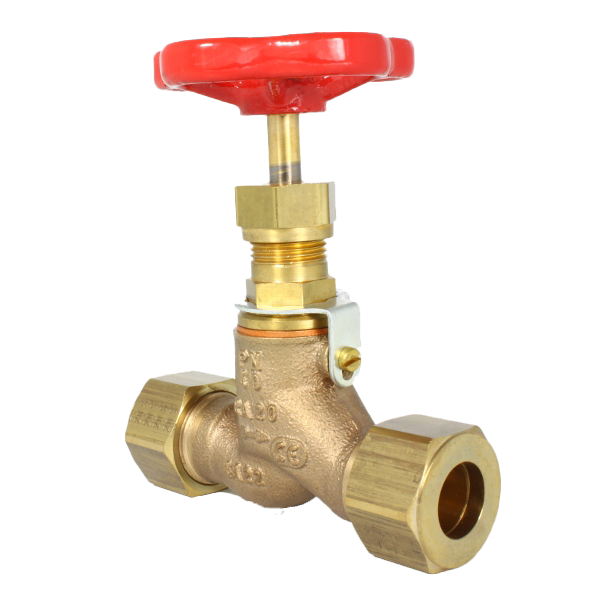

ВЕНТИЛ ВЪЗВРАТНО - СПИРАТЕЛЕН ПРАВ БРОНЗОВ С ВРЯЗВАЩИ ПРЪСТЕНИ CRS-RG-N; S / DIN86502 PN 40
Материал:
бронз CC491K; DIN RG5 / изковкаРазмери:
DN 6 - 32ТЕХНИЧЕСКО ОПИСАНИЕ
Използват се за пренасяне на вода - топла и студена, маслa, пара, неутрални газове, морска вода, горива, въздух и др.
ИЗПЪЛНЕНИЕ И ВАРИАНТИ
• съгласно DIN 86501-CRS-RG-S
• тяло с вътрешни части от неръждаема стомана или бронз
• други материали при запитване
Материали
| No. | ДЕТАЙЛИ | МАТЕРИАЛИ |
|---|---|---|
| 1 | Тяло | бронз RG5 |
| 2 | Вътрешни детайли | месинг Ms58 |
| 3 | Уплътнение на седлото | метал / метал |
Характеристики
| СПЕЦИФИКАЦИЯ | |
|---|---|
| Стандарт | DIN 86502 |
| Вентил (тип) | CRS-Rg-N; S |
| Клапан (тип) | възвратно спирателен |
| Присъед. на капака | резбови / осигурен срещу развиване |
| Изпълнение | прав |
| Вход | врязващ пръстен |
| Изход | врязващ пръстен |
| Управление | ръчно с колело |
| Задвижване | многооборотно |
| Темп. диапазон [°C] | -10 °C ÷ 225 °C |

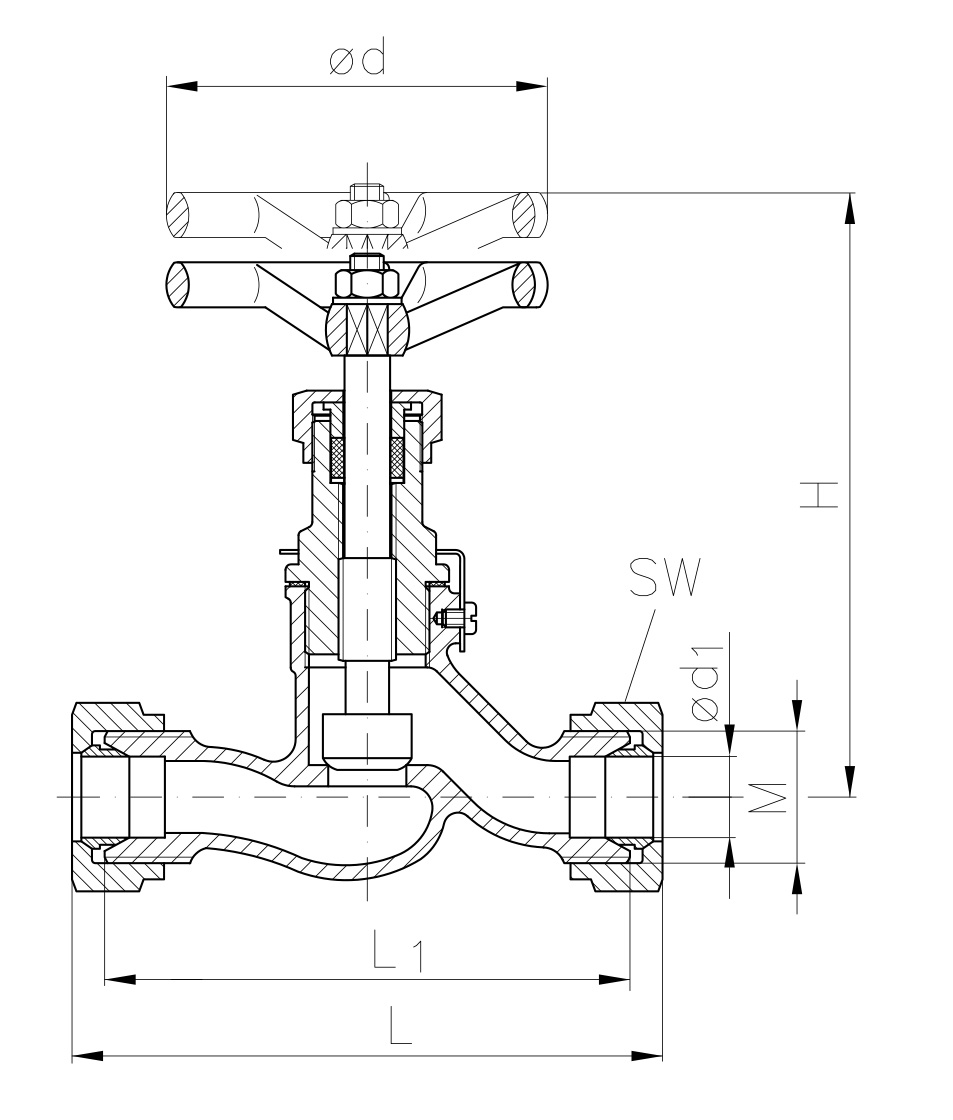

Размери
| DN | Ød1 | M | L | L1 | H | Ød | SW | kg |
|---|---|---|---|---|---|---|---|---|
| 6 | 10 | M18x1,5 | 78 | 60 | 110 | 60 | 22 | 0,4 |
| 8 | 12 | M20x1,5 | 82 | 64 | 110 | 60 | 24 | 0,4 |
| 10 | 14 | M22x1,5 | 88 | 70 | 110 | 60 | 30 | 0,4 |
| 12 | 16 | M24x1,5 | 104 | 84 | 130 | 80 | 30 | 0,7 |
| 16 | 20 | M30x2 | 112 | 90 | 130 | 80 | 36 | 0,8 |
| 20 | 25 | M36x2 | 134 | 110 | 150 | 100 | 46 | 01,3 |
| 25 | 30 | M42x2 | 146 | 120 | 150 | 100 | 50 | 1,5 |
| 32 | 38 | M52x2 | 168 | 140 | 180 | 120 | - | 2,3 |
