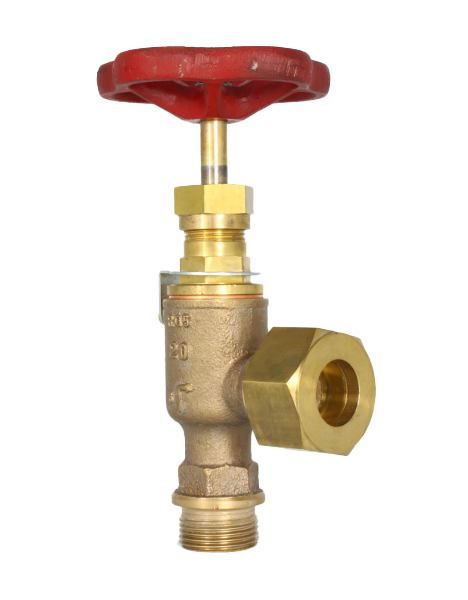

ВЕНТИЛ СПИРАТЕЛЕН ЪГЛОВ БРОНЗОВ С ВРЯЗВАЩ ПРЪСТЕН DS-RG-N; S / DIN86501 PN 40
Материал:
бронз CC491K; DIN RG5 / изковкаРазмери:
DN 6 - 32ТЕХНИЧЕСКО ОПИСАНИЕ
Използват се за пренасяне на вода - топла и студена, маслa, пара, неутрални газове, морска вода, горива, въздух и др.
ИЗПЪЛНЕНИЕ И ВАРИАНТИ
• съгласно DIN 86501-DS-RG-S
• тяло с вътрешни части от неръждаема стомана или бронз
• други материали при запитване
Материали
| No. | ДЕТАЙЛИ | МАТЕРИАЛИ |
|---|---|---|
| 1 | Тяло | бронз RG5 |
| 2 | Вътрешни детайли | месинг Ms58 |
| 3 | Уплътнение на седлото | метал / метал |
Характеристики
| СПЕЦИФИКАЦИЯ | |
|---|---|
| Стандарт | DIN 86501 |
| Вентил (тип) | DS-Rg-N; S |
| Клапан (тип) | спирателен |
| Присъед. на капака | резбови / осигурен срещу развиване |
| Изпълнение | ъглов |
| Вход | резба |
| Изход | врязващ пръстен |
| Управление | ръчно с колело |
| Задвижване | многооборотно |
| Темп. диапазон [°C] | -10 ° ÷ 225 °C |

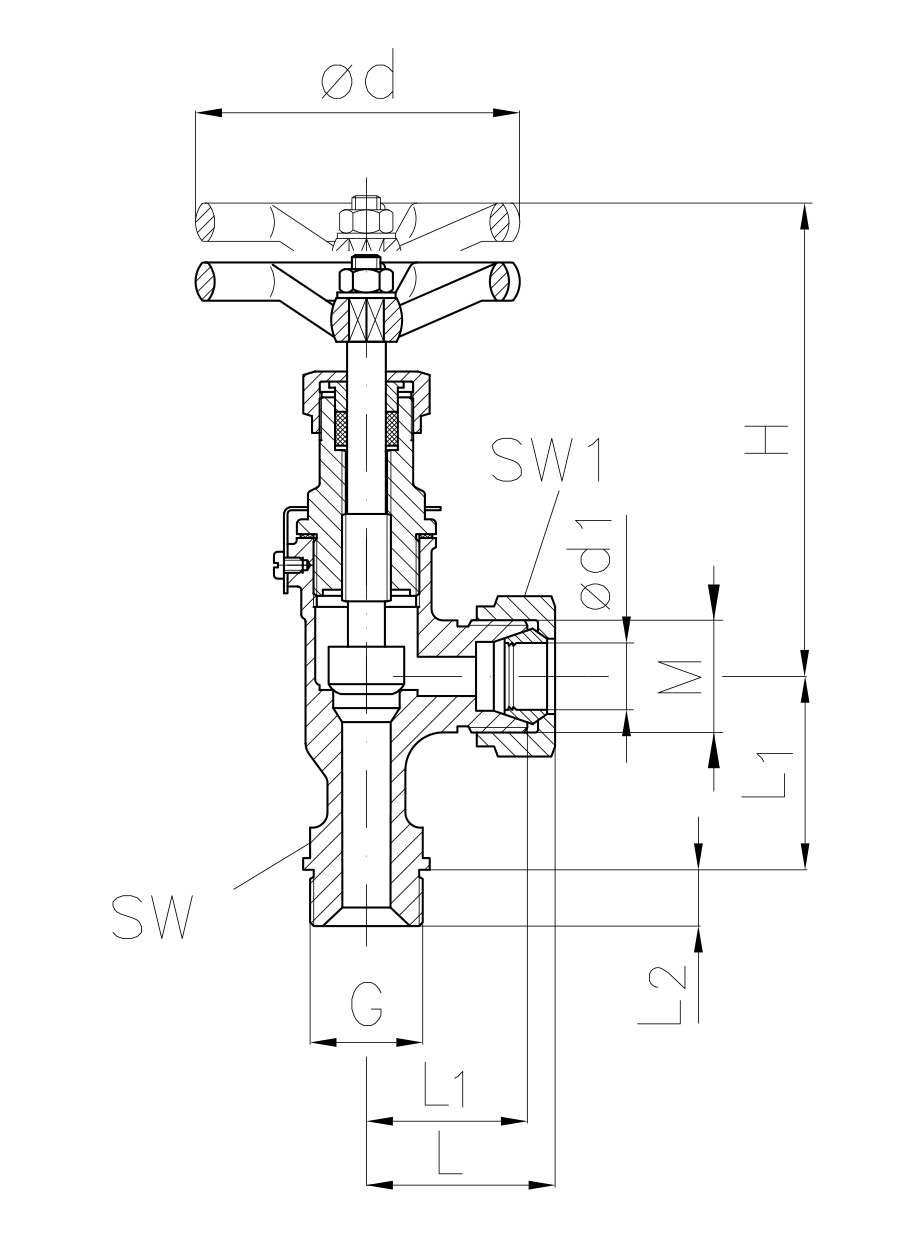

Размери
| DN | Ød1 | G | M | L | L1 | L2 | H | Ød | SW | SW1 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 3/8 | M18x1,5 | 39 | 30 | 12 | 105 | 60 | 17 | 22 | 0,4 |
| 8 | 12 | 1/2 | M20x1,5 | 41 | 32 | 14 | 105 | 60 | 19 | 24 | 0,4 |
| 10 | 14 | 1/2 | M22x1,5 | 44 | 35 | 14 | 105 | 60 | 19 | 30 | 0,4 |
| 12 | 16 | 3/4 | M24x1,5 | 48 | 38 | 16 | 115 | 80 | 24 | 30 | 0,7 |
| 16 | 20 | 3/4 | M30x2 | 51 | 40 | 16 | 115 | 80 | 24 | 36 | 0,8 |
| 20 | 25 | 1 | M36x2 | 60 | 48 | 18 | 135 | 100 | 30 | 46 | 1,3 |
| 25 | 30 | 11/4 | M42x2 | 63 | 50 | 20 | 130 | 100 | 41 | 50 | 1,4 |
| 32 | 38 | 11/2 | M52x2 | 69 | 55 | 22 | 150 | 120 | - | - | 2,3 |
