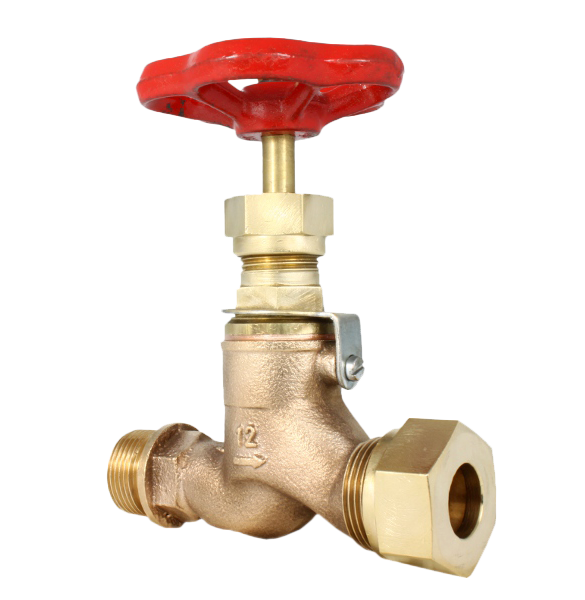

ВЕНТИЛ ВЪЗВРАТНО - СПИРАТЕЛЕН ПРАВ БРОНЗОВ СЪС СВАРЕН ПРЪСТЕН ARS-RG-N; S / DIN86512 PN 40
Материал:
бронз CC491K; DIN RG5 / изковкаРазмери:
DN 6 - 32ТЕХНИЧЕСКО ОПИСАНИЕ
Използват се за пренасяне на вода - топла и студена, маслa, пара, неутрални газове, морска вода, горива, въздух и др.
ИЗПЪЛНЕНИЕ И ВАРИАНТИ
• съгласно DIN 86512-ARS-RG-S
• тяло с вътрешни части от неръждаема стомана или бронз
• други материали при запитване
Материали
| No. | ДЕТАЙЛИ | МАТЕРИАЛИ |
|---|---|---|
| 1 | Тяло | бронз RG5 |
| 2 | Вътрешни детайли | месинг Ms58 |
| 3 | Уплътнение на седлото | метал / метал |
Характеристики
| СПЕЦИФИКАЦИЯ | |
|---|---|
| Стандарт | DIN 86512 |
| Вентил (тип) | ARS-Rg-N; S |
| Клапан (тип) | възвратно спирателен |
| Присъед. на капака | резбови / осигурен срещу развиване |
| Изпълнение | прав |
| Вход | резба |
| Изход | присъединителен пръстен за запояване |
| Управление | ръчно с колело |
| Задвижване | многооборотно |
| Темп. диапазон [°C] | -10 °C ÷ 225 °C |

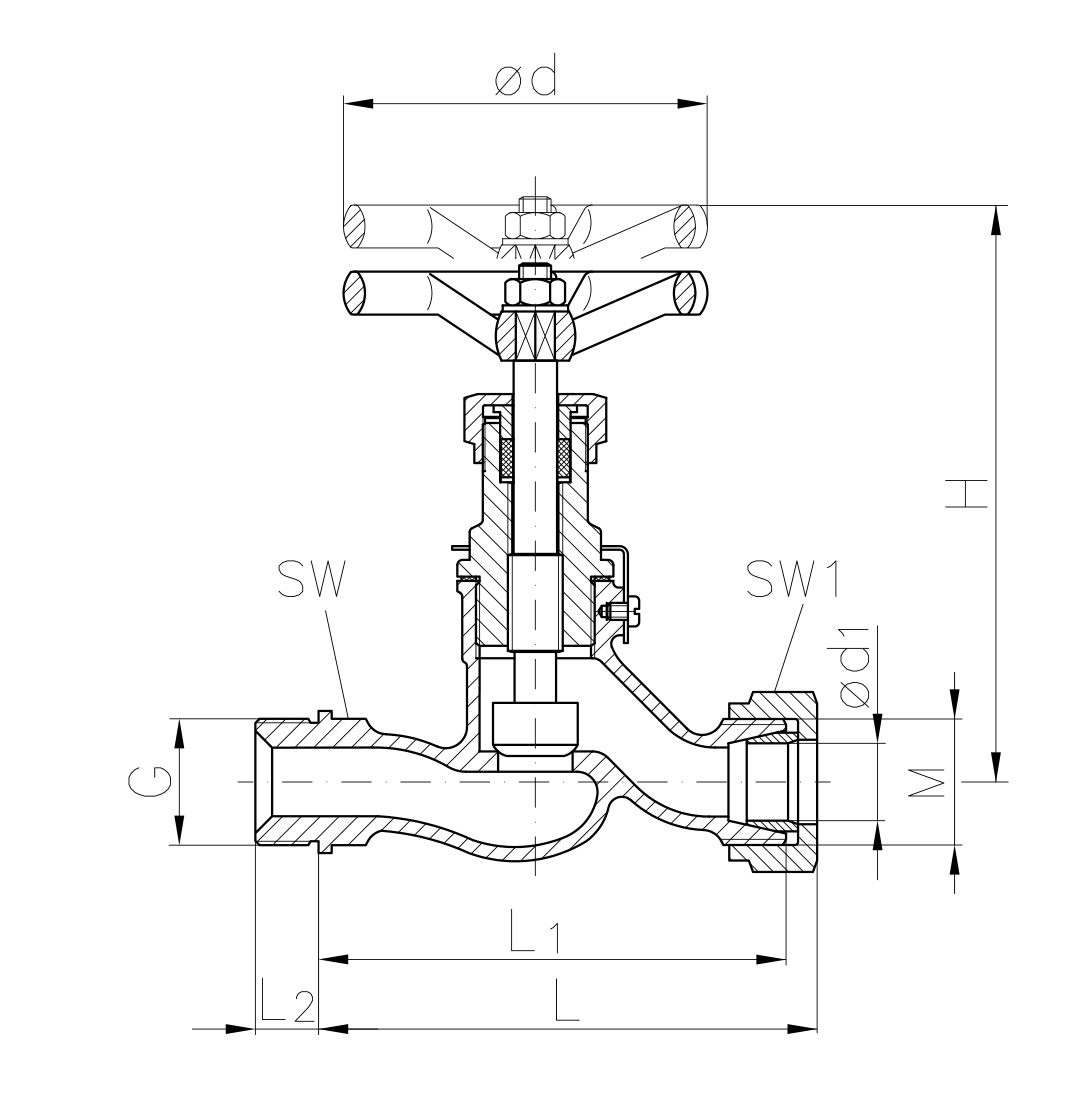

Размери
| DN | Ød1 | G | М | L | L1 | L2 | H | Ød | SW | SW1 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 3/8 | 1/2 | 67 | 60 | 12 | 110 | 60 | 17 | 27 | 0,5 |
| 8 | 12 | 1/2 | 5/8 | 71 | 64 | 14 | 110 | 60 | 19 | 27 | 0,5 |
| 10 | 14 | 1/2 | 3/4 | 78 | 70 | 14 | 110 | 60 | 24 | 36 | 0,5 |
| 12 | 16 | 3/4 | 7/8 | 93 | 84 | 16 | 130 | 80 | 24 | 36 | 1,0 |
| 16 | 20 | 3/4 | 1 | 100 | 90 | 16 | 130 | 80 | 24 | 41 | 1,1 |
| 20 | 25 | 1 | 11/8 | 121 | 110 | 18 | 150 | 100 | 30 | 46 | 1,7 |
| 25 | 30 | 11/4 | 13/8 | 132 | 120 | 20 | 150 | 100 | 41 | 50 | 1,9 |
| 32 | 38 | 11/2 | 13/4 | 154 | 140 | 22 | 180 | 120 | - | - | 3,0 |
